dvi-dual link 핀 이해

배인곤 (Homepage)

2007-10-23 08:51:39, 조회 : 8,188, 추천 : 3065

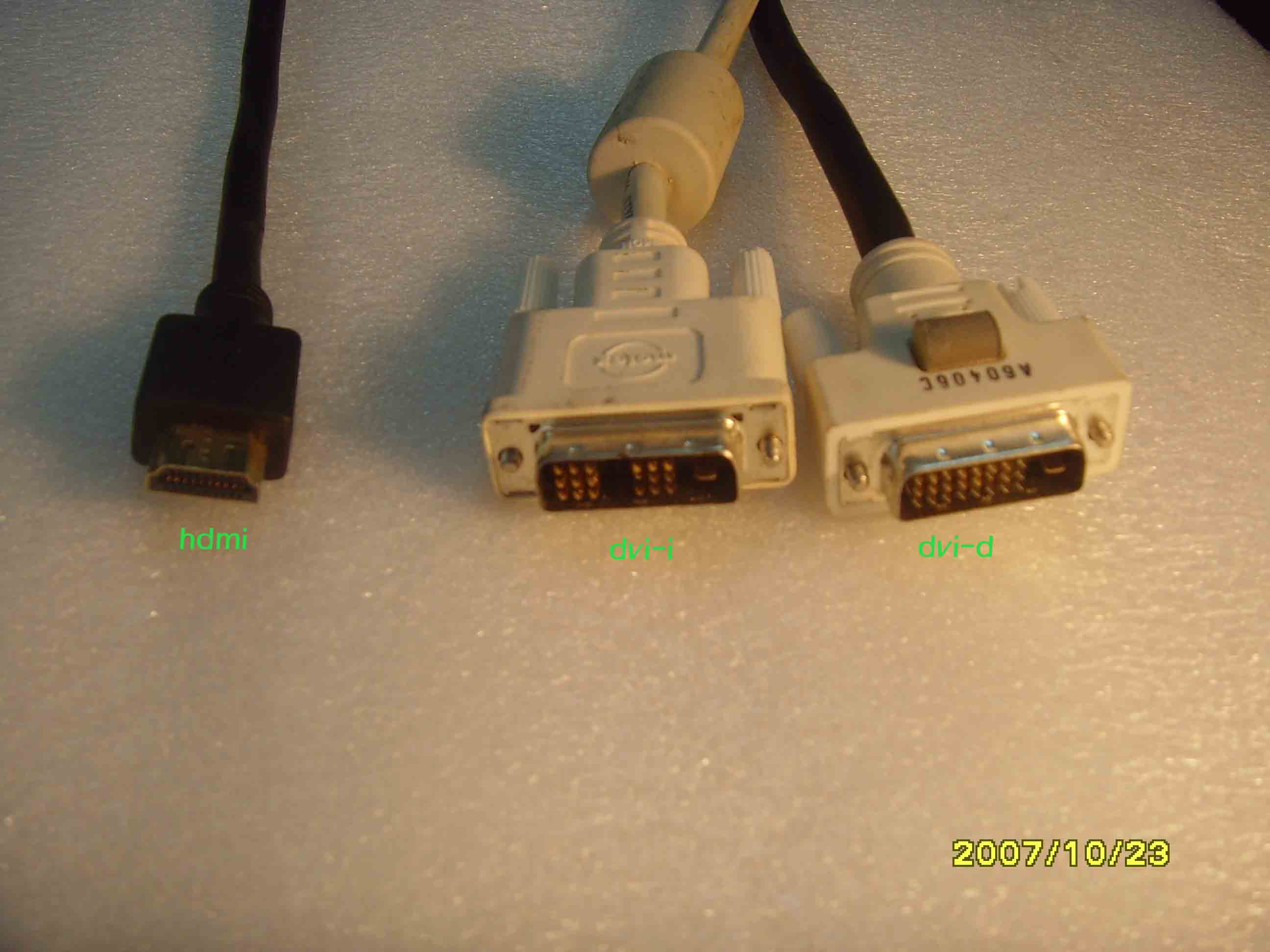

- Download #1 : dvipin.jpg (119.8 KB), Download : 168

전송방식은 다 tmds 방식입니다.
단지 2포트로 전송하느냐 1포트로 전송하는냐문제입니다
hdmi 나 dvi-i 는 같은신호 같은방식입니다 단지 핀배열과 모양만다릅니다.
젠더나 dvi->hdmi케블이나 사용하시면 상호연결이 됩니다
또 hdmi 는 hdcp 란 프로텍터(복사방지)가 내장되어있습니다.
일반비디오나 이런건 그냥녹화할수있지만 hdcp 가나오므로서 기기에서 중간에 다른기기연결하면
동작을 멈춥니다 즉 각기기마다 프로텍터로 막아노은샘이죠
그리구 dvi-d 는 2포트로연결하므로서 2560*1600 이 됩니다.
dvi-i 에 자세히보시면 중간에 빠진부분이있습니다 즉 싱글포트 란애기입니다.
싱글로는 1920*1200 정도 지원합니다.
30인치2560*1600 모니터가 2560*1600 이지원되더라도 dvi-i 단자를꼽으면 1280*720정도로 밖에
나오지 않습니다
